TPS01 – Ray Bağlantı Sistemi
Kentiçi tramvay, hafif raylı ve metrosistemlerinde, konvansiyonel hatlarda ve hızlı tren hatları için kullanılan TPS ray bağlantı sistemleri uygulama maliyetleri açısından çok avantajlı olup, ekonomik ve konforlu bir tercihtir.
Gürmak TPS ray bağlantı sistemleri Münih Teknik Üniversitesi tarafından onaylanmış olup, Türkiye’nin çoğu yerinde kullanılmaktadır.
Hız ve aks yükene göre tercih edilebilen aşağıdaki tercihler mevcuttur:
TPS01 GTR ray bağlantı sistemine göre daha yüksek hız ve yüklerde çalışabilen bu sistem Türkiye’deki çoğu kent içi sistemlerinde yıllardır kullanılmaktadır.
Metal, plastik ve elastik bileşenlerden oluşan sistemin tüm parçaları firmamız tarafından üretilmektedir.
| Kullanım Alanı | Hafif Raylı Sistem |
| Aks Yükü | ≤ 13,5 t |
| Hız | LR; ≥ 100 km/h |
| Minimum Kurp Çapı | LR; ≥ 40 m |
| Yükseklik Ayarı | Opsiyonel |
| Yanal Ayar (Ekartman Ayarı) | ± 10 mm |
| Yorulma Testi | (Skl 14) – 2mm / (Skl 21) – 2,5mm |
| Statik Elastikiyet | ≥ 30 kN/mm EN 13146-9 |
| Ray Boyuna min. Direnç | 9 kN EN 13146-7 |
| Elektriksel Direnç | ≥ 5 kΩ EN 13146-5 |
| Burulma Direnci | ≥ 9 kN EN 13146-1 |
| Sistem Tasdiki, Onayı (EN Karşılığı) | EN 13146-5 |
Lejant
HRS: Hafif Raylı Sistem
KH: Konvansiyonel Hat
SİSTEM ONAYLARI
Gürmak TPS01 GTR ray bağlantı sistemi, Münih Teknik Üniversiteden sistem tasdiki yapılmış olup, Türkiye’de yaygın şekilde kullanılmaktadır.
Farklı ray tiplerine ve gereksinimlere özel çözümler bulunmaktadır.
REFERANSLAR
- Türkiye

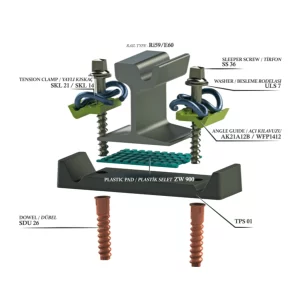

SİSTEM İÇERİĞİ
| SKL 14/21 | Kıskaç |
| SS 36 | Tirfon |
| ULS 7 | Besleme Rondelası |
| AKB 21 B/WFP1412 | Açı Kılavuzu |
| GDÜ 26 | Dübel |
| ZW 900 | Ray Altı Ped |
| TPS01 – 180 | Taban Plakası |
| KPK-02 | Plastik Kapak |
UYGUN RAY TİPİ
- Ri59/Ri60/E49/E60
